压力变送器

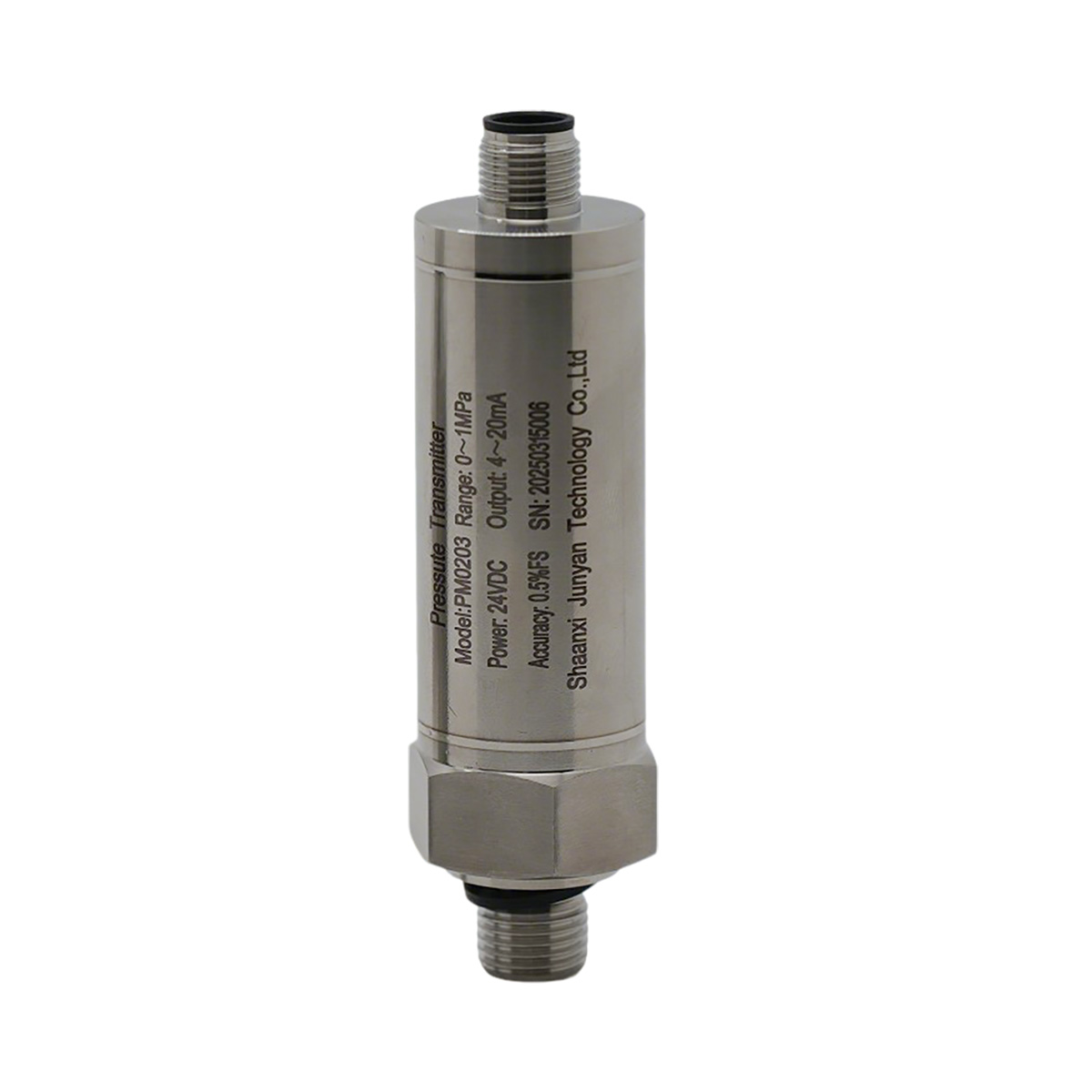

PM02X系列焊接压力变送器
PM02X系列焊接压力变送器
PM02X系列焊接压力变送器

PM02X系列焊接压力变送器

压力变送器
产品特点◆信号有很多选择；◆抗干扰、浪涌保护；◆高精度、高可靠性，德国芯片；◆完全焊接和密封，没有内部“O”型圈； 产品描述PM02X系列全焊接压力变送器是我公司自主设计制造的高精度、高稳定性压力测量产品。在结构上，它采用全焊接密封，没有内部O型圈。结合专用数字电路，经过信号放大、线性补偿、抗干扰、...
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
telegram sharing button
sharethis sharing button

产品特点
◆多种输出信号可选
◆抗干扰、防浪涌保护
◆精度高、可靠性好、德国芯片
◆全焊接密封，内部无“O”型圈

产品描述
PM02X系列全焊接压力变送器是我公司自主设计制造的高精度、高稳定性压力测量产品。在结构上，它采用全焊接密封，没有内部O型圈。结合专用数字电路，经过信号放大、线性补偿、抗干扰、浪涌保护等信号处理，输出工业标准信号，作为全焊接压力测量产品。

产品应用
◆石油化工
◆恒压供水
◆测量与控制技术
◆液压与气动领域

技术参数

量程-100…10…1000KPa
0…1…100MPa
压力形式表压(G);密封表压(S);
绝压(A)
输出信号4…20mA; 0.5…4.5VDC; 0…10VDC; IIC; RS485
输入电压8…30V DC; 5…8VDC; 3.3VDC
精度等级0.1%FS0.2%FS0.5%FS
零点漂移0.01%FS/℃0.02%FS/℃0.05%FS/℃
灵敏度漂移0.01%FS/℃0.02%FS/℃0.05%FS/℃
补偿温度0…50℃; -10…70℃
工作温度-20～+85℃
存储温度-40～+125℃
长期稳定性≤0.2±%FS/年; ≤0.5±%FS/年
响应时间＜1ms
过载能力150%
测量介质与316L兼容的腐蚀性介质
膜片材料316L; C-276; TC4
壳体材料304SS; 316L; C-276; TC4
电器接口DIN43650A或自定义
过程接口M20×1.5或自定义
防护等级IP65; IP66; IP67; IP68
防爆等级Ex ia II CT6 (可选)

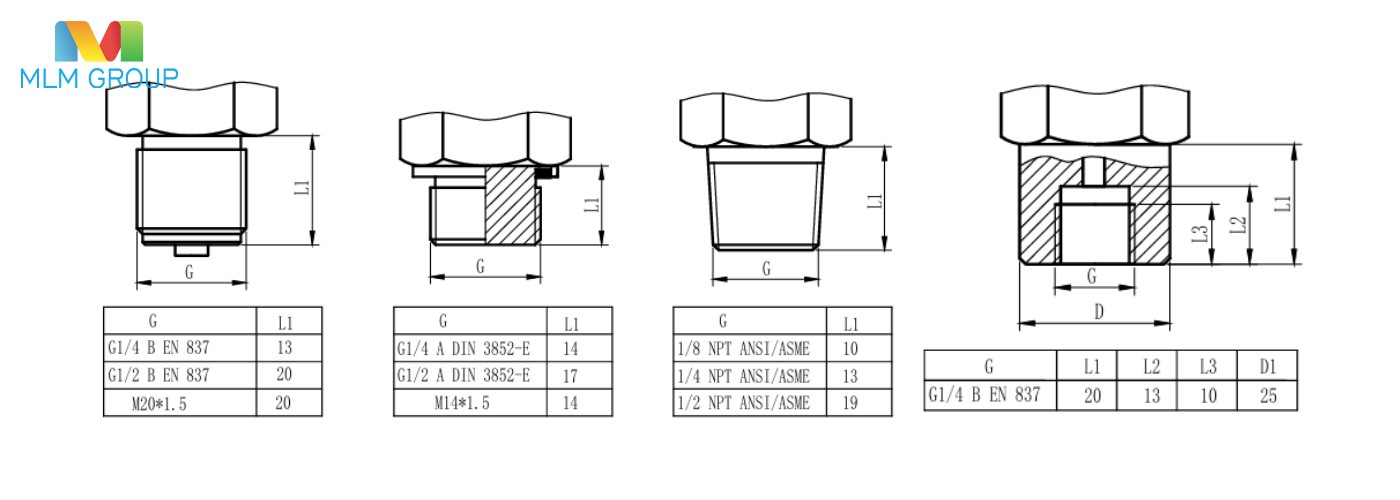

过程接口

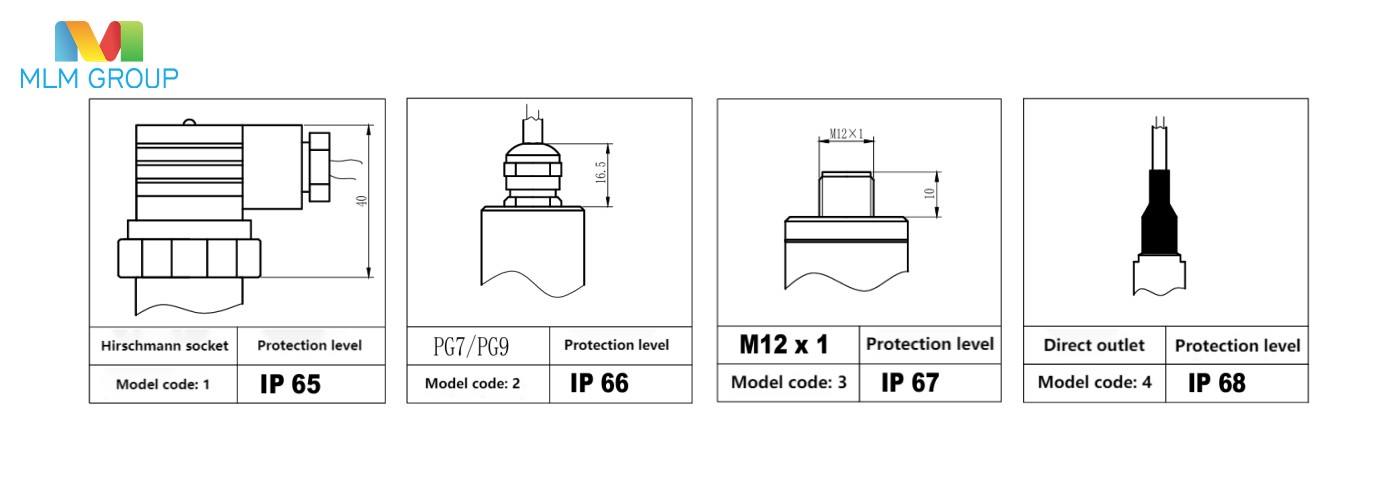

电气接口


选型指南

PM02-焊接压力变送器
代号左位代表产品类型;
右位代表电器接口
1赫斯曼插座
2PG7格兰头
…03:M12插座;04:液位出线;05:派克插座;
06:小赫斯曼;0T:特殊定制
代号输出信号
S14…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
…S4:0…10VDC; S5:IIC; S6:RS485; ST:特殊定制
代号供电范围
U18…30VDC
…U2:3.1…8VDC; U3:3.3VDC
代号外壳材质
30304SS; 31:316L; 32:TC4;
…33://; 34://; 35:C276
代号螺纹规格
C1M20*1.5
C2G1/2
…C3:G1/4；C4:1/2NPT……Cn
C8
G1/8
电缆长度电缆材质
XxxxPU;  PE;  PV;  PTFE
量程单位
PM02-1S1U130C1X001PU-[0…1]MPa
