LM01X系列潜水液位变送器
产品特点◆信号有很多选择；◆全焊接工艺，经久耐用；◆抗干扰和浪涌保护；◆防雷，符合IEC61000-4-5/4级标准。 产品描述LM01X系列潜水液位变送器基于被测液体的静压与液体高度成正比的原理。它们采用扩散硅或陶瓷敏感元件的压阻效应将静压转换为电信号。结合专用数字电路，经过信号放大、线性补偿、抗...
|
|
产品特点
◆多种输出信号可选；
◆全焊接工艺，经久耐用；
◆抗干扰、防浪涌保护；
◆防雷击，符合IEC61000-4-5/Level-4标准。
产品描述
LM01X系列潜水液位变送器基于被测液体的静压与液体高度成正比的原理。它们采用扩散硅或陶瓷敏感元件的压阻效应将静压转换为电信号。结合专用数字电路，经过信号放大、线性补偿、抗干扰、浪涌保护等信号处理后，它们是输出工业标准信号的集成产品。
产品应用
◆自来水厂、化工厂；
◆污水处理；
◆深井、大坝；
◆防洪、灌溉。
技术参数
| 量程 | 0…1…200mH2O | ||
| 压力形式 | 表压(G)； | ||
| 密封表压(S)； | |||
| 绝压(A) | |||
| 输出信号 | 4…20mA; 0.5…4.5VDC; 0…10VDC; IIC; RS485; SDI-12 | ||
| 输入电压 | 8…30V DC; 5…8VDC; 3.3VDC | ||
| 精度等级 | 0.1%FS | 0.2%FS | 0.5%FS |
| 零点漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
| 灵敏度漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
| 补偿温度 | 0…50℃; -10…70℃ | ||
| 工作温度 | -20～+85℃ | ||
| 存储温度 | -40～+125℃ | ||
| 长期稳定性 | ≤0.2±%FS/年; ≤0.5±%FS/年 | ||
| 响应时间 | ＜1ms | ||
| 过载能力 | 200% | ||
| 负载电阻 | R=(U-12.5)/0.02-RD | ||
| 测量介质 | 与316L兼容的腐蚀性介质316L | ||
| 膜片材料 | 316L; Tantalum; C-276 | ||
| 壳体材料 | 304SS; 316L; PTFE; PVDF; TC4 | ||
| 电器接口 | 直接出线 | ||
| 过程接口 | // | ||
| 防护等级 | IP68 | ||
| 防爆等级 | Ex ia Il CT6 可选 | ||

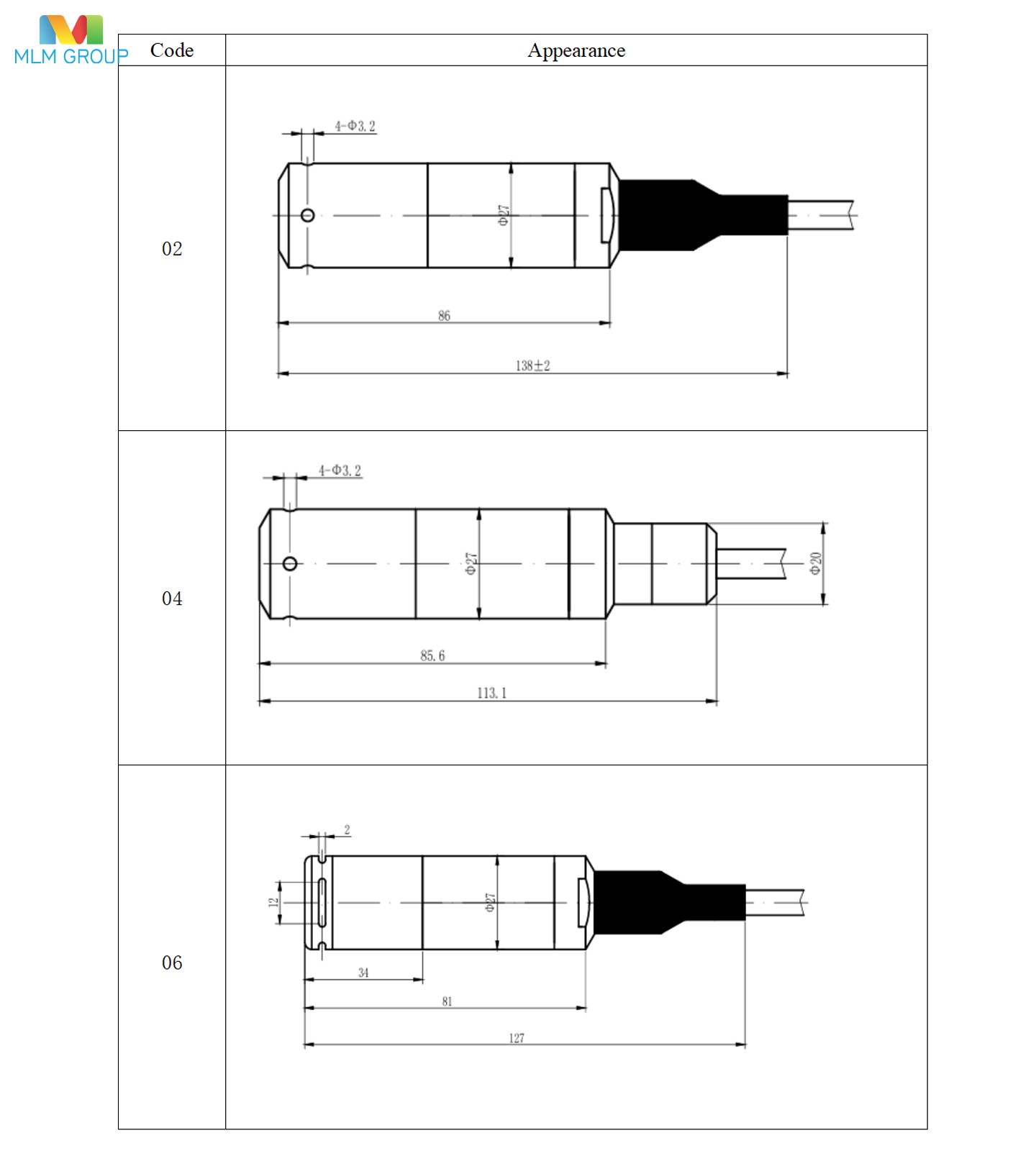

产品外形
选型指南
| LM01- | 投入式液位变送器 | |||||||
| 代号 | 外形选型 | |||||||
| 1 | 全焊接外形 | |||||||
| 2 | 新结构全焊接外形 | |||||||
| … | 03:“O”型圈密封外形; 04:无护套外形; | |||||||
| 06:塑料进压头外形; …0T:特殊定制 | ||||||||
| 代号 | 输出信号 | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:特殊定制 | |||||||
| 代号 | 供电范围 | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| 代号 | 外壳材质 | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| 代号 | 螺纹规格 | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| 电缆长度 | 电缆材质 | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| 量程 | 单位 | |||||||
| LM01- | 2 | S1 | U1 | 30 | C1 | X010PU | -[0…10] | mH2O |
