产品特点
◆全焊接工艺，经久耐用；
◆测量范围广：0～300m～500mH2O
◆316L不锈钢隔离膜片，一体化设计；
◆防雷击，符合IEC61000-4-5/Level-4标准。

产品描述
LM04X系列潜水深井液位计是基于被测液体的静压与液体高度成正比原理的集成产品。它采用扩散硅或陶瓷敏感元件的压阻效应将静压转换为电信号。配合专用数字电路，经过信号放大、线性补偿、抗干扰、浪涌保护等信号处理后，输出工业标准信号。

产品应用
◆自来水厂、化工厂
◆废水处理
◆深井、大坝
◆防洪、灌溉

技术参数

量程0…1…200mH2O
压力形式表压(G)；
密封表压(S)；
绝压(A)
输出信号4…20mA; RS485
输入电压8…30V DC; 5…8VDC; 3.3VDC
精度等级0.1%FS0.2%FS0.5%FS
零点漂移0.01%FS/℃0.02%FS/℃0.05%FS/℃
灵敏度漂移0.01%FS/℃0.02%FS/℃0.05%FS/℃
补偿温度-10…70℃
工作温度-20～+85℃
存储温度-40～+125℃
长期稳定性≤0.2±%FS/年; ≤0.5±%FS/年
响应时间＜1ms
过载能力200%
负载电阻R=(U-12.5)/0.02-RD
测量介质与316L兼容的腐蚀性介质316L
膜片材料316L; Tantalum; C-276; TC4; Al2O3
壳体材料304SS; 316L; TC4
电器接口直接出线
过程接口//
防护等级IP68
防爆等级Ex ia Il CT6 可选

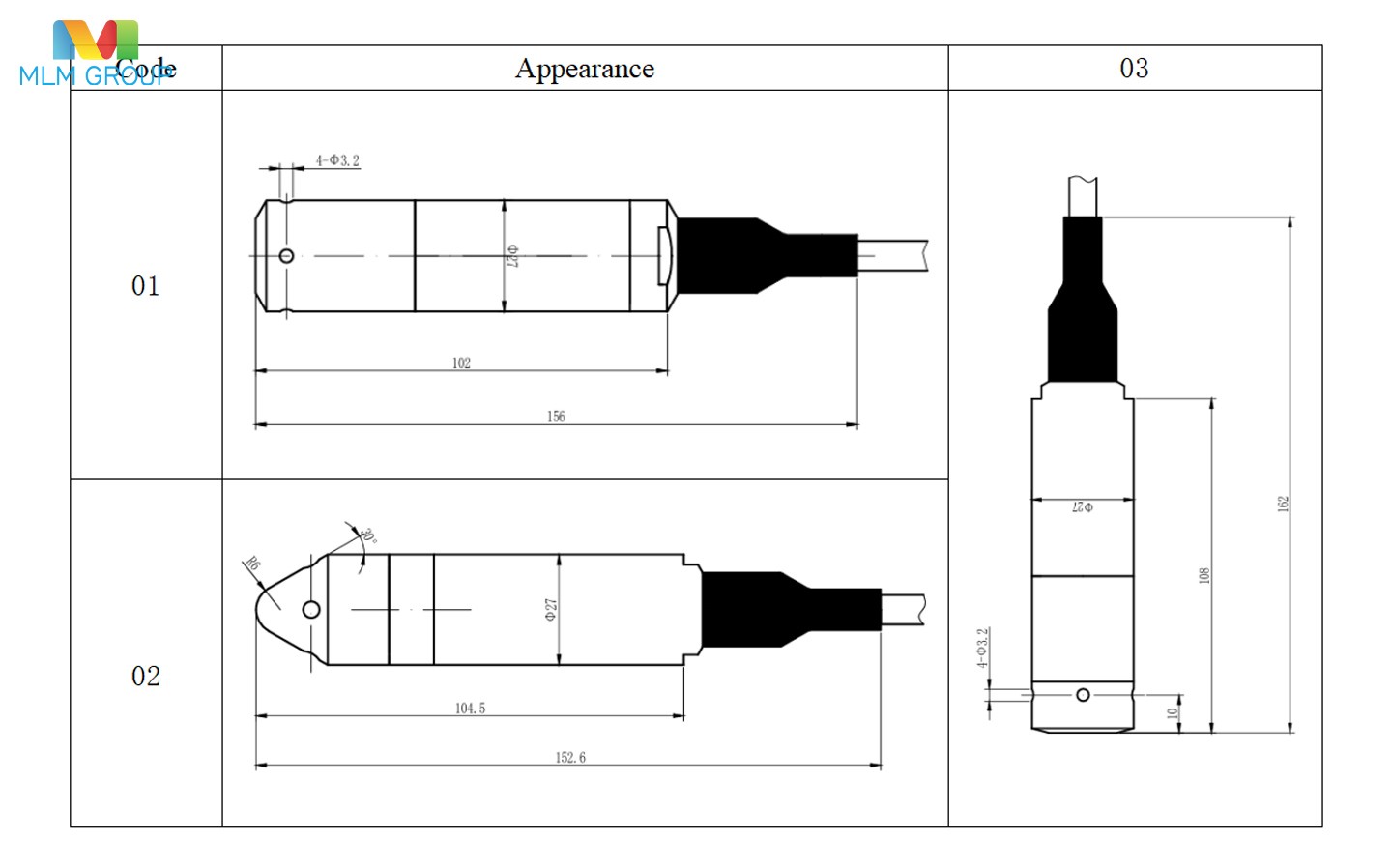

产品外形


选型指南

LM04-投入式深井液位计
代号外形选型
1扩散硅深井液位计外形
2陶瓷电容深井液位计外形
3蓝宝石深井液位计外形
代号输出信号
S14…20mA; S2://; S3://
…S4://; S5://; S6:RS485;
代号供电范围
U18…30VDC
…U2:3.1…8VDC;U3:3.3VDC
代号外壳材质
30304SS;31:316L;32:TC4;
…33://;34://;35:C276
代号螺纹规格
C1M20*1.5
C2G1/2
…C3:G1/4；C4:1/2NPT……Cn
C8
G1/8
电缆长度电缆材质
XxxxPU;  PE;  PV;  PTFE
量程单位
LM04-2S1U130C1X010PU-[0…10]mH2O
