产品特点
◆多种输出信号可选；
◆液位和温度的同时测量；
◆抗干扰、防浪涌保护；
◆测量范围宽：0～1m～300mH2O
◆316L不锈钢隔离膜片，一体化设计；

产品描述
LM06X系列潜水式温度和液位变送器基于被测液体的静压与液体高度成正比的原理。它采用扩散硅或陶瓷敏感元件的压阻效应将静压转换为电信号。内置PT100温度传感器可同时测量液体温度。配合专用数字电路，经过信号放大、线性补偿、抗干扰、浪涌保护等信号处理，制成可同时测量液位和温度的集成产品。

产品应用
◆地下水、地热井
◆农业灌溉
◆气象探测、防灾系统
◆液位和温度测量与控制

技术参数

量程0…1…300mH2O; -20℃…100℃
压力形式表压(G)；
密封表压(S)；
绝压(A)
输出信号4…20mA (双路); IIC; RS485
输入电压8…30V DC; 5…8VDC; 3.3VDC
精度等级0.1%FS0.2%FS0.5%FS
零点漂移0.01%FS/℃0.02%FS/℃0.05%FS/℃
灵敏度漂移0.01%FS/℃0.02%FS/℃0.05%FS/℃
补偿温度0…50℃; -10…70℃
工作温度-20～+85℃; -40℃～125℃
存储温度-40～+125℃
长期稳定性≤0.2±%FS/年; ≤0.5±%FS/年
响应时间＜1ms
过载能力200%
负载电阻R=(U-12.5)/0.02-RD
测量介质与316L兼容的腐蚀性介质316L
膜片材料316L; Tantalum; C-276; TC4; Al2O3
壳体材料304SS; 316L; TC4
电器接口直接出线
过程接口//
防护等级IP68
防爆等级Ex ia Il CT6 可选

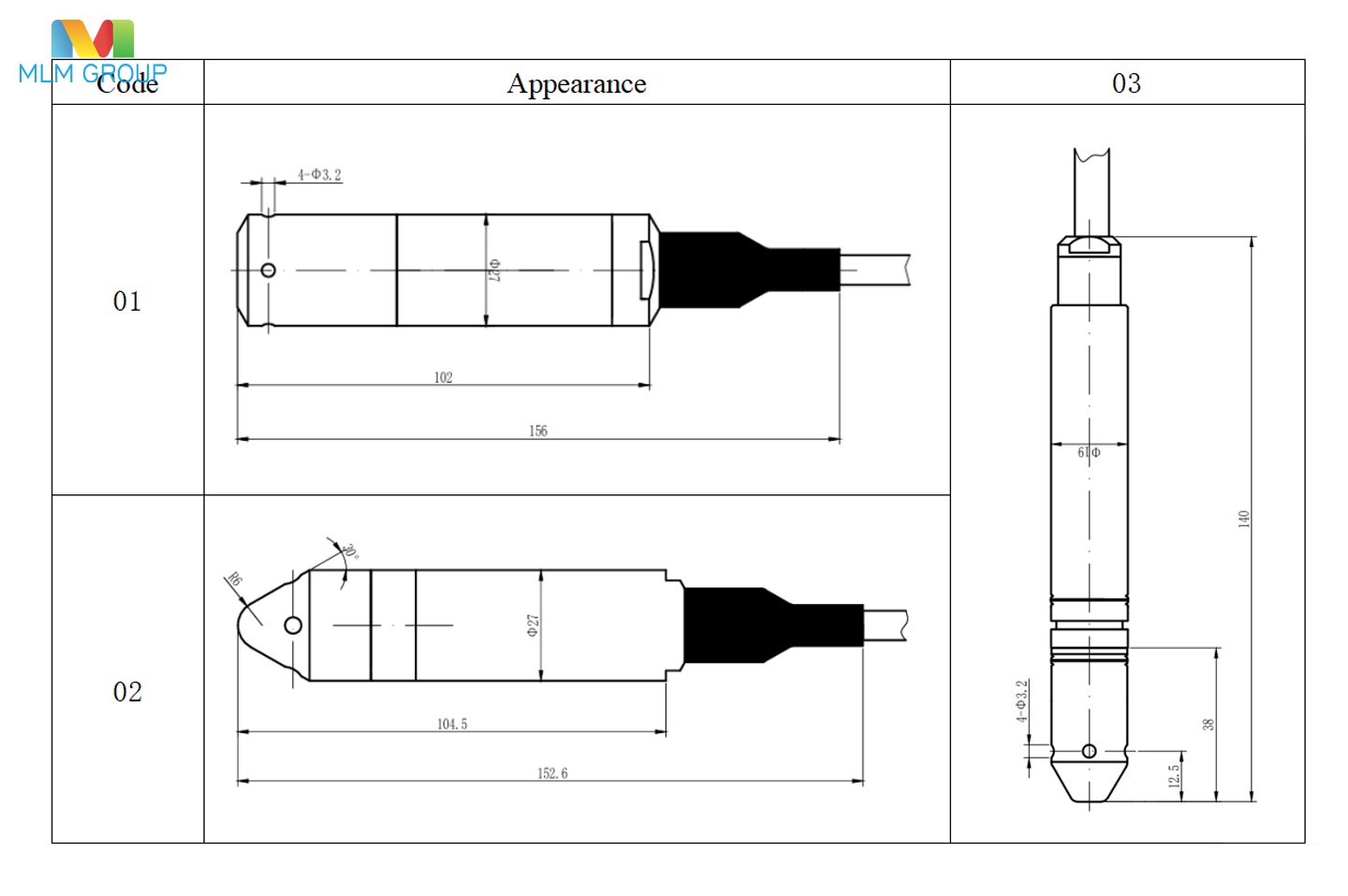

产品外形


选型指南

LM06-投入式温度液位变送器
代号外形选型
1扩散硅温度液位计外形
2陶瓷电容温度液位计外形
3小直径温度液位计外形
代号输出信号
S14…20mA; S2://; S3://
…S4://; S5://; S6:RS485;
代号供电范围
U18…30VDC
…U2:3.1…8VDC;U3:3.3VDC
代号外壳材质
30304SS;31:316L;32:TC4;
…33://;34://;35:C276
代号螺纹规格
C1M20*1.5
C2G1/2
…C3:G1/4；C4:1/2NPT……Cn
C8
G1/8
电缆长度电缆材质
XxxxPU;  PE;  PV;  PTFE
量程单位
LM06-1S1U130C1X010PU-[0…10]/-20…80mH2O/℃
