压力变送器

LM07X系列铠装式液位变送器
LM07X系列铠装式液位变送器

LM07X系列铠装式液位变送器

压力变送器
产品特点◆信号有很多选择；◆抗干扰、浪涌保护；◆浸没部分完全由不锈钢保护，并采用全焊接工艺。 产品描述LM07X是一种完全焊接和密封的产品，专为小分子液位测量而设计。它采用高精度、高稳定性的压敏元件，带有不锈钢隔离膜片。通过合理的结构设计和先进的微处理技术，实现了全面的线性误差和温度漂移补偿。浸没在...
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
telegram sharing button
sharethis sharing button

产品特点
◆多种输出信号可选；
◆抗干扰、防浪涌保护；
◆浸没部分完全由不锈钢保护，并采用全焊接工艺。

产品描述
LM07X是一种完全焊接和密封的产品，专为小分子液位测量而设计。它采用高精度、高稳定性的压敏元件，带有不锈钢隔离膜片。通过合理的结构设计和先进的微处理技术，实现了全面的线性误差和温度漂移补偿。浸没在液体中的部分由不锈钢管完全保护，通过全焊接过程制成具有工业标准4～20mA或0.5～4.5V信号的集成产品。

产品应用
◆汽油、酒精
◆小分子、易渗透介质
◆液位检测、系统控制

技术参数

量程0…1…20mH2O
压力形式表压(G)；
密封表压(S)；
绝压(A)
输出信号4…20mA; 0.5…4.5VDC; 0…10VDC; IIC; RS485; SDI-12
输入电压8…30V DC; 5…8VDC; 3.3VDC
精度等级0.1%FS0.2%FS0.5%FS
零点漂移0.01%FS/℃0.02%FS/℃0.05%FS/℃
灵敏度漂移0.01%FS/℃0.02%FS/℃0.05%FS/℃
补偿温度0…50℃; -10…70℃
工作温度-20～+85℃; -40℃～125℃
存储温度-40～+125℃
长期稳定性≤0.2±%FS/年; ≤0.5±%FS/年
响应时间＜1ms
过载能力200%
负载电阻R=(U-12.5)/0.02-RD
测量介质与316L兼容的腐蚀性介质316L
膜片材料316L; AL2O3
壳体材料304SS; 316L; TC4
电器接口直接出线
过程接口//
防护等级IP68
防爆等级Ex ia Il CT6 可选

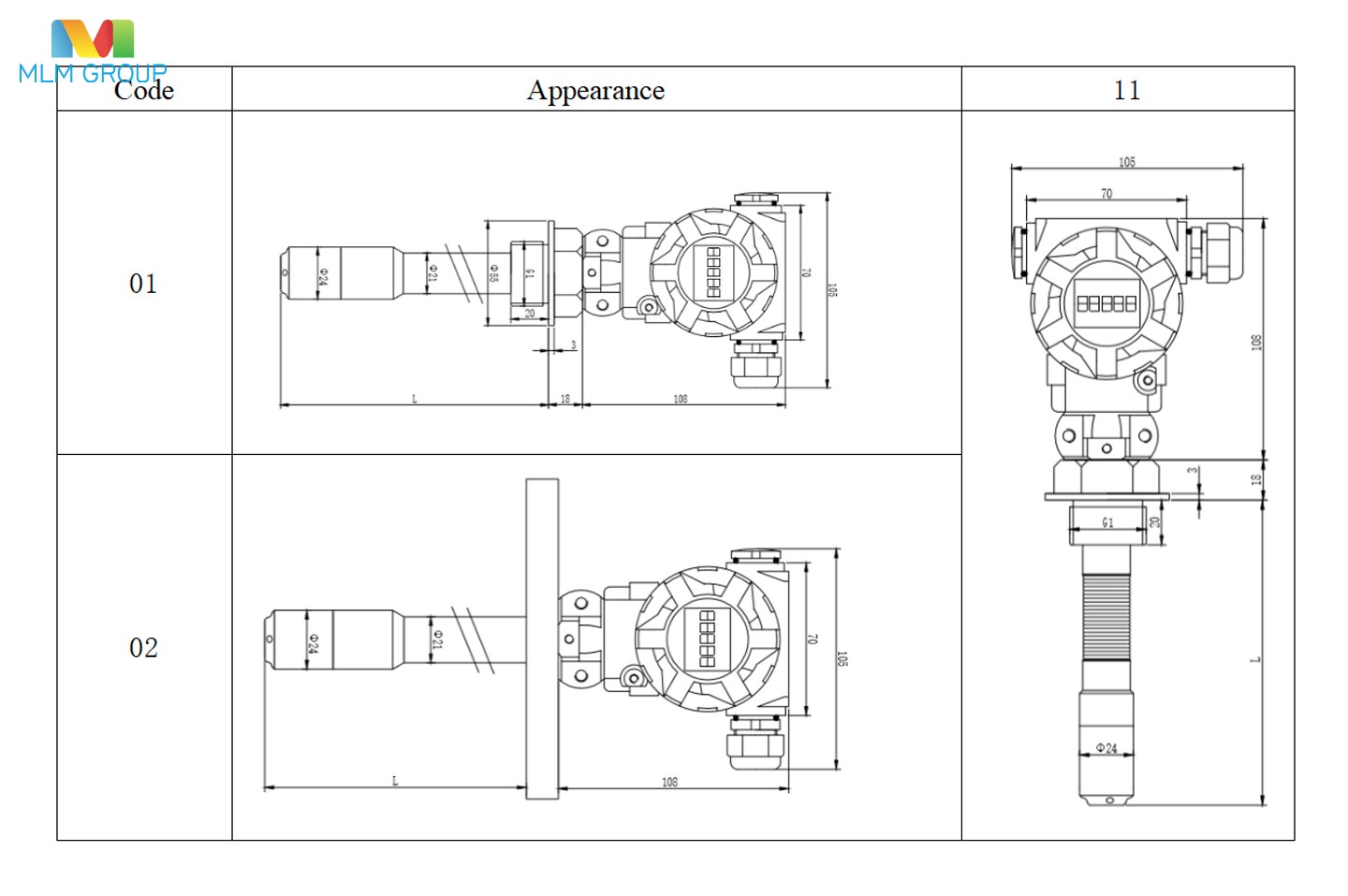

产品外形


选型指南

LM07-铠装式液位变送器
代号外形选型
1硬管螺纹安装
2硬管法兰安装
…11:软管螺纹安装; 12:软管法兰安装; 0T:特殊定制
代号输出信号
S14…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
…S4:0…10VDC; S5:IIC; S6:RS485; ST:特殊定制
代号供电范围
U18…30VDC
…U2:3.1…8VDC;U3:3.3VDC
代号外壳材质
30304SS;31:316L;32:TC4;
…33://;34://;35:C276
代号螺纹规格
C1M20*1.5
C2G1/2
…C3:G1/4；C4:1/2NPT……Cn
C8
G1/8
电缆长度电缆材质
XxxxPU;  PE;  PV;  PTFE
量程单位
LM07-1S1U130C1X010PU-[0…10]mH2O
