LM08X系列导压式液位变送器
产品特点◆测量范围宽：0～1m～20mH2O◆信号有很多选择；◆抗干扰和浪涌保护；◆适用于高温和小范围测量。 产品描述高温气导液位变送器的传感器部分和信号处理电路设计在接线盒内。浸没在液体中的集气瓶中的气体与介质接触，压力通过压力导管传递到传感器，避免传感器与被测介质直接接触。本产品专为高温或强腐蚀...
|
|
产品特点
◆测量范围宽：0～1m～20mH2O
◆多种输出信号可选；
◆抗干扰、防浪涌保护；
◆适用于高温和小范围测量。
产品描述
高温气导液位变送器的传感器部分和信号处理电路设计在接线盒内。浸没在液体中的集气瓶中的气体与介质接触，压力通过压力导管传递到传感器，避免传感器与被测介质直接接触。本产品专为高温或强腐蚀性液体设计，有效解决了高温液体液位测量困难的问题。它特别适用于测量中小范围和强腐蚀性介质的液位。
产品应用
◆高温液体介质
◆腐蚀性介质
◆液位检测、系统控制
技术参数
| 量程 | 0…1…20mH2O | ||
| 压力形式 | 表压(G)； | ||
| 密封表压(S)； | |||
| 绝压(A) | |||
| 输出信号 | 4…20mA; 0.5…4.5VDC; 0…5VDC; 0…10VDC; IIC; RS485 | ||
| 输入电压 | 8…30V DC; 5…8VDC; 3.3VDC | ||
| 精度等级 | 0.1%FS | 0.2%FS | 0.5%FS |
| 零点漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
| 灵敏度漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
| 补偿温度 | 0…50℃; -10…70℃ | ||
| 工作温度 | -20～+85℃; -40℃～125℃ | ||
| 存储温度 | -40～+125℃ | ||
| 长期稳定性 | ≤0.2±%FS/年; ≤0.5±%FS/年 | ||
| 响应时间 | ＜1ms | ||
| 过载能力 | 200% | ||
| 负载电阻 | R=(U-12.5)/0.02-RD | ||
| 测量介质 | 与316L兼容的腐蚀性介质316L | ||
| 膜片材料 | 316L; AL2O3 | ||
| 壳体材料 | 304SS; 316L; TC4 | ||
| 电器接口 | 直接出线 | ||
| 过程接口 | // | ||
| 防护等级 | IP68 | ||
| 防爆等级 | Ex ia Il CT6 可选 | ||

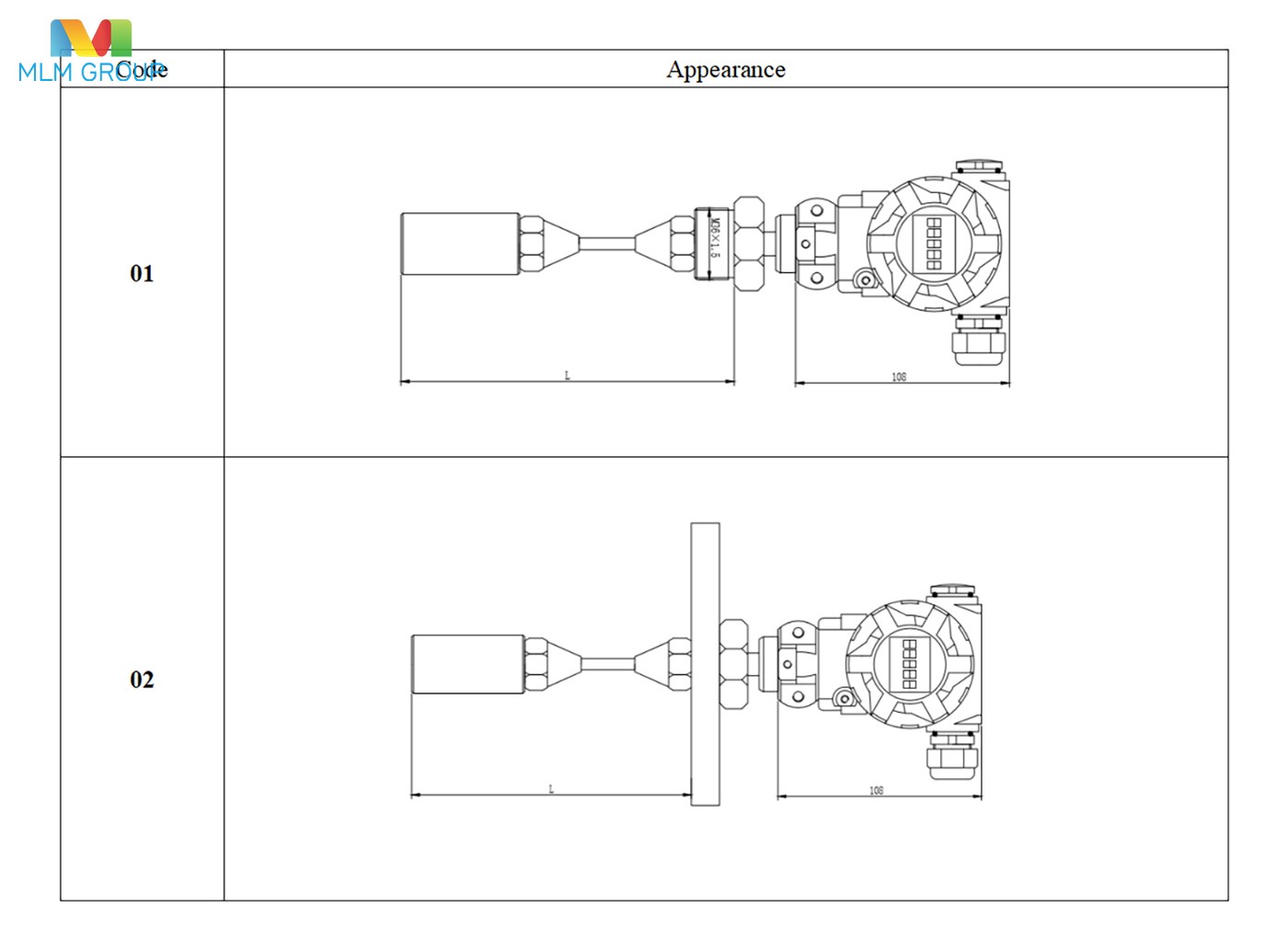

产品外形
选型指南
| LM08- | 导压式液位变送器 | |||||||
| 代号 | 外形选型 | |||||||
| 1 | 螺纹安装 | |||||||
| 2 | 法兰安装 | |||||||
| 代号 | 输出信号 | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:特殊定制 | |||||||
| 代号 | 供电范围 | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| 代号 | 外壳材质 | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| 代号 | 螺纹规格 | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| 电缆长度 | 电缆材质 | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| 量程 | 单位 | |||||||
| LM08- | 1 | S1 | U1 | 30 | C1 | X001PU | -[0…1] | mH2O |
