LM09X系列防腐液位变送器
产品特点◆信号有很多选择；◆测量范围广：0~1~100mH2O◆抗干扰、浪涌保护；◆PTFE外壳，耐强腐蚀。 产品描述LM09X系列防腐液位变送器是专为强腐蚀液位测量而设计的。该产品采用进口陶瓷压阻式或电容式传感器作为敏感元件，外壳由高度耐腐蚀的PTFE或PVDF材料制成。配合专用信号调理电路，经过...
|
|
产品特点
◆多种输出信号可选；
◆测量范围广：0~1~100mH2O
◆抗干扰、防浪涌保护；
◆PTFE外壳，耐强腐蚀。
产品描述
LM09X系列防腐液位变送器是专为强腐蚀液位测量而设计的。该产品采用进口陶瓷压阻式或电容式传感器作为敏感元件，外壳由高度耐腐蚀的PTFE或PVDF材料制成。配合专用信号调理电路，经过全面的线性误差和温度误差补偿，制成具有极强耐腐蚀性的压力液位测量产品。
产品应用
◆化工厂、污水处理厂
◆除氢氟酸外的各种酸性液体和气体
◆高温介质
技术参数
| 量程 | 0…1…100mH2O | ||
| 压力形式 | 表压(G)； | ||
| 密封表压(S)； | |||
| 绝压(A) | |||
| 输出信号 | 4…20mA; 0.5…4.5VDC; 0…5VDC; 0…10VDC; IIC; RS485 | ||
| 输入电压 | 8…30V DC; 5…8VDC; 3.3VDC | ||
| 精度等级 | 0.1%FS | 0.2%FS | 0.5%FS |
| 零点漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
| 灵敏度漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
| 补偿温度 | 0…50℃; -10…70℃ | ||
| 工作温度 | -20～+85℃; -40℃～125℃ | ||
| 存储温度 | -40～+125℃ | ||
| 长期稳定性 | ≤0.2±%FS/年; ≤0.5±%FS/年 | ||
| 响应时间 | ＜1ms | ||
| 过载能力 | 200% | ||
| 负载电阻 | R=(U-12.5)/0.02-RD | ||
| 测量介质 | 与316L兼容的腐蚀性介质316L | ||
| 膜片材料 | 99.9% Al2O3(陶瓷电容) | ||
| 96% Al2O3（陶瓷压阻） | |||
| 壳体材料 | 304SS; 316L; TC4; PTFE; PVDF | ||
| 电器接口 | 直接出线 | ||
| 过程接口 | // | ||
| 防护等级 | IP68 | ||
| 防爆等级 | Ex ia Il CT6 可选 | ||

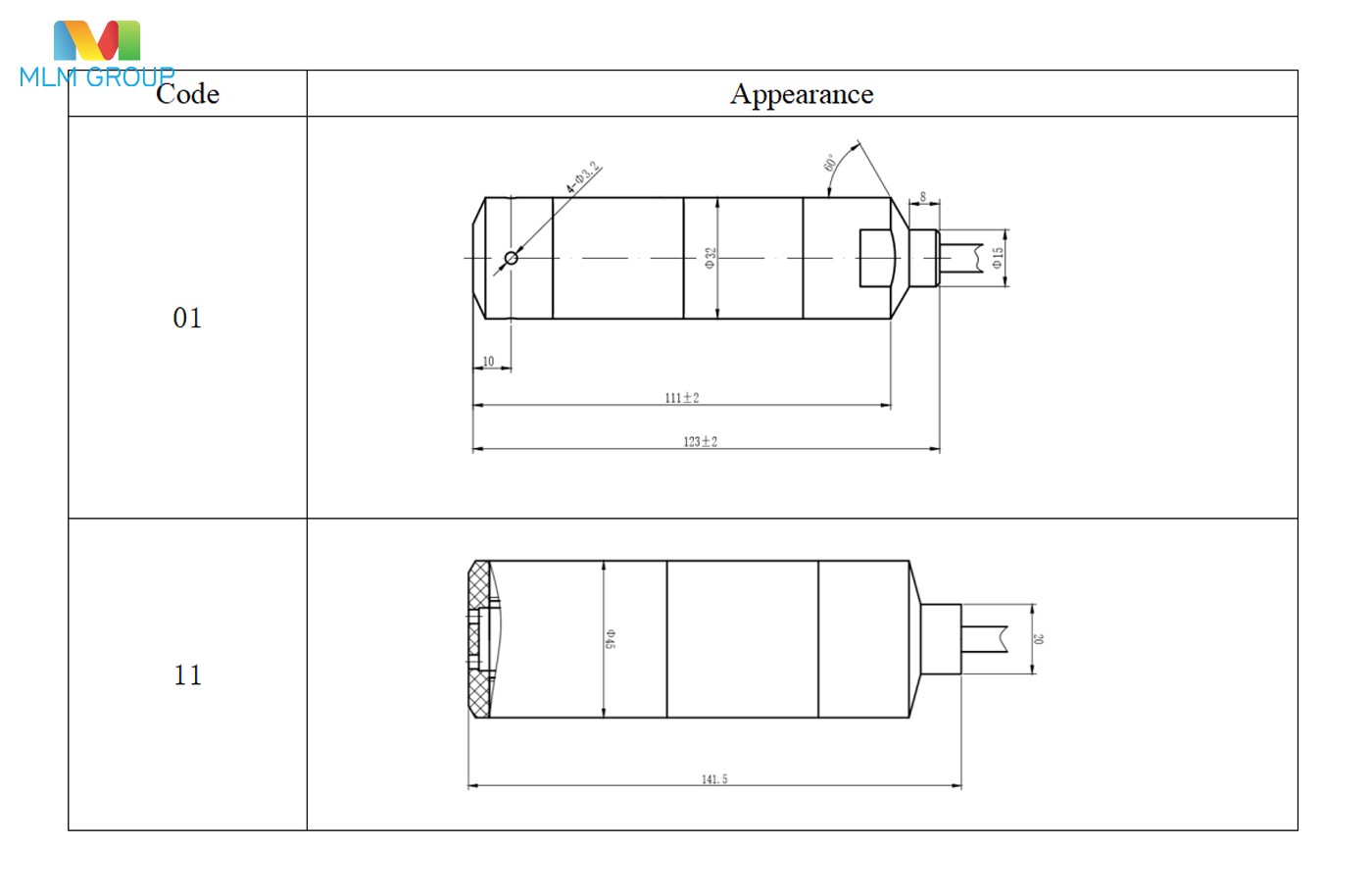

产品外形
选型指南
| LM09- | 防腐液位变送器 | |||||||
| 代号 | 左位代表产品类型 | |||||||
| 右位代表电器接口 | ||||||||
| 1 | 陶瓷压阻 | |||||||
| 11 | 陶瓷电容 | |||||||
| … | 0T: 特殊定制 | |||||||
| 代号 | 输出信号 | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:特殊定制 | |||||||
| 代号 | 供电范围 | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| 代号 | 外壳材质 | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| 代号 | 螺纹规格 | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| 电缆长度 | 电缆材质 | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| 量程 | 单位 | |||||||
| LM09- | 11 | S1 | U1 | 30 | C1 | X010PU | -[0…10] | mH2O |
