PM08X系列工业压力变送器
产品特点◆信号有很多选择；◆抗干扰、浪涌保护；◆高精度、高可靠性，德国芯片；◆316L不锈钢隔离膜片，一体化设计；◆本质安全，符合ExiaⅡCT6标准。 产品描述PM08X系列工业压力变送器是我公司自主设计制造的高精度、高稳定性压力测量产品。该产品采用硅压阻式传感器，带不锈钢隔离膜片，结合专用数字电...
|
|
产品特点
◆多种输出信号可选；
◆抗干扰、浪涌保护；
◆高精度、高可靠性，德国芯片；
◆316L不锈钢隔离膜片，一体化设计；
◆本质安全，符合ExiaⅡCT6标准。
产品描述
PM08X系列工业压力变送器是我公司自主设计制造的高精度、高稳定性压力测量产品。该产品采用硅压阻式传感器，带不锈钢隔离膜片，结合专用数字电路。经过信号放大、线性补偿、抗干扰、浪涌保护等信号处理后，是输出工业标准信号的集成产品。
产品应用
◆石油化工
◆恒压供水
◆测量与控制技术
◆液压和气动领域
技术参数
| 量程 | -100…10…1000KPa | ||
| 0…1…100MPa | |||
| 压力形式 | 表压(G)； | ||
| 密封表压(S)； | |||
| 绝压(A) | |||
| 输出信号 | 4…20mA; 0…10VDC; IIC;RS485 | ||
| 输入电压 | 8…30V DC; 5…8VDC; 3.3VDC | ||
| 精度等级 | 0.1%FS | 0.2%FS | 0.5%FS |
| 零点漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
| 灵敏度漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
| 补偿温度 | 0…50℃; -10…70℃ | ||
| 工作温度 | -20～+85℃ | ||
| 存储温度 | -40～+125℃ | ||
| 长期稳定性 | ≤0.2±%FS/年; ≤0.5±%FS/年 | ||
| 响应时间 | ＜1ms | ||
| 过载能力 | 200% | ||
| 负载电阻 | R=(U-12.5)/0.02-RD | ||
| 测量介质 | 与316L兼容的腐蚀性介质316L | ||
| 膜片材料 | 316L; Tantalum; C-276 | ||
| 壳体材料 | 304SS; 316L; PTFE; PVDF; TC4 | ||
| 电器接口 | DIN43650A或自定义 | ||
| 过程接口 | M20X1.5或自定义 | ||
| 防护等级 | IP65; IP66; IP67; IP68 | ||
| 防爆等级 | Ex db IIC T6 GB 可选 | ||

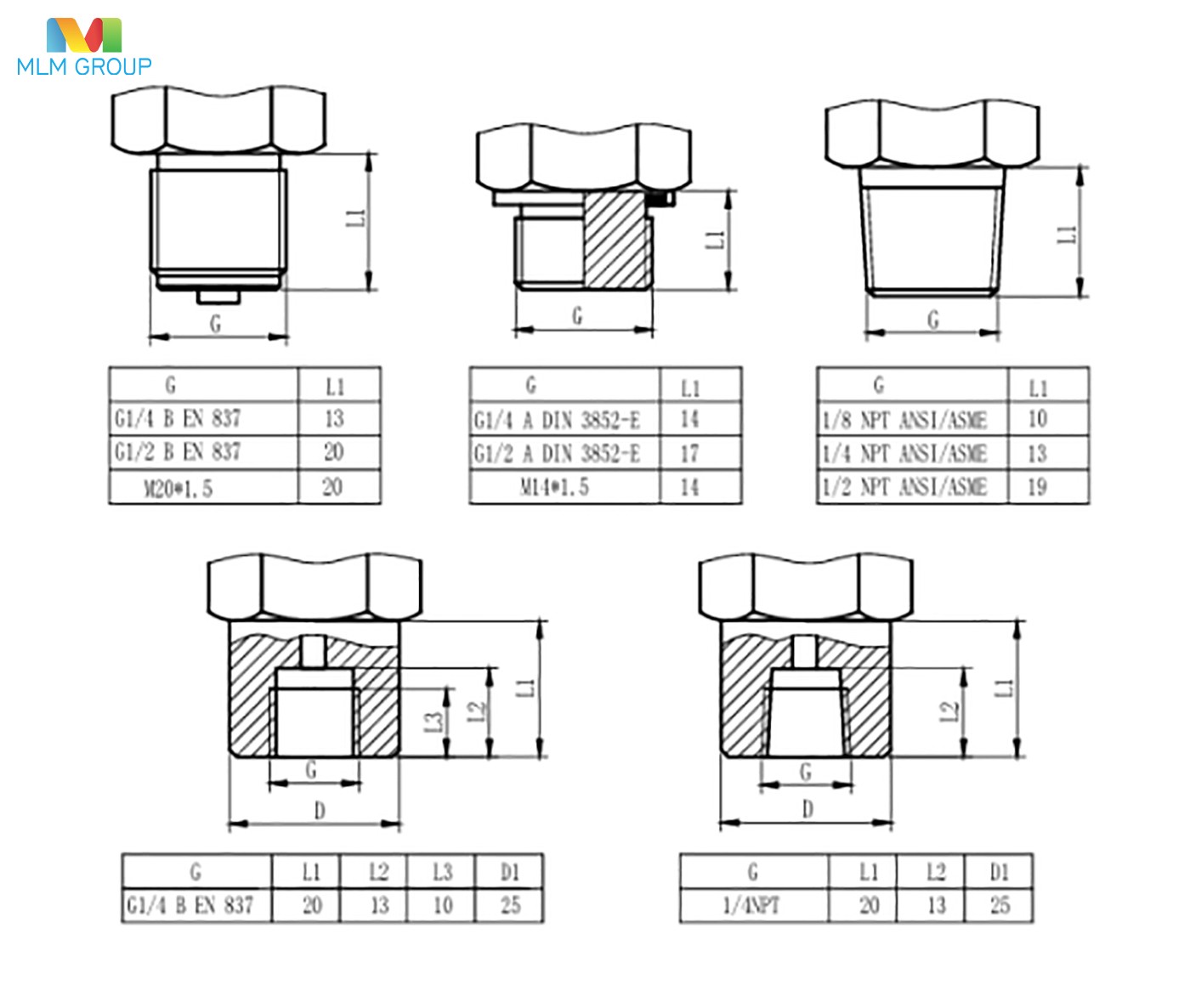

过程接口
选型指南
| PM08- | 工业压力变送器 | |||||||
| 代号 | 左位代表防爆壳体类型 | |||||||
| 右位表示显示类型 | ||||||||
| 1 | 2088LCD显示外形 | |||||||
| 2 | 2088LED显示外形 | |||||||
| … | 03:2088无显示外形; 04:3051 LCD外形 | |||||||
| 代号 | 输出信号 | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:特殊定制 | |||||||
| 代号 | 供电范围 | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC | |||||||
| 代号 | 外壳材质 | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33:PTFE;34:PVDF;35:C276 | |||||||
| 代号 | 螺纹规格 | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| 电缆长度 | 电缆材质 | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| 量程 | 单位 | |||||||
| PM08- | 1 | S1 | U1 | 30 | C1 | X001PU | -[0…1] | MPa |
