PM09X系列防腐压力变送器
产品特点◆信号有很多选择；◆测量范围宽：-1bar~0~25bar◆抗干扰、浪涌保护；◆测量范围广： 产品描述PM09X系列抗强腐蚀压力变送器是专为强腐蚀性介质的压力测量而设计的。该产品采用进口陶瓷压阻式或陶瓷电容式传感器作为敏感元件，外壳由高耐腐蚀PTFE或PVDF材料制成。结合专用的信号调理电路...
|
|
产品特点
◆多种输出信号可选；
◆测量范围宽：-1bar~0~25bar
◆抗干扰、防浪涌保护；
◆测量范围广：
产品描述
PM09X系列抗强腐蚀压力变送器是专为强腐蚀性介质的压力测量而设计的。该产品采用进口陶瓷压阻式或陶瓷电容式传感器作为敏感元件，外壳由高耐腐蚀PTFE或PVDF材料制成。结合专用的信号调理电路，经过全面的线性误差和温度误差补偿，形成具有极强耐腐蚀性的压力和液位测量产品。
产品应用
◆化工厂、污水处理厂；
◆除氢氟酸以外的各种酸性液体和气体；
◆高温介质。
技术参数
| 量程 | -100…10…250KPa | ||
| 0…1…2.5MPa | |||
| 压力形式 | 表压(G)； | ||
| 密封表压(S)； | |||
| 绝压(A) | |||
| 输出信号 | 4…20mA; 0.5…4.5VDC; 0…5VDC; 0…10VDC; IIC; RS485 | ||
| 输入电压 | 8…30V DC; 5VDC; 3.3VDC | ||
| 精度等级 | 0.1%FS | 0.2%FS | 0.5%FS |
| 零点漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
| 灵敏度漂移 | 0.01%FS/℃ | 0.02%FS/℃ | 0.05%FS/℃ |
| 补偿温度 | 0…50℃; -10…70℃ | ||
| 工作温度 | -20～+85℃ | ||
| 存储温度 | -40～+125℃ | ||
| 长期稳定性 | ≤0.2±%FS/年; ≤0.5±%FS/年 | ||
| 响应时间 | ＜1ms | ||
| 过载能力 | 200% | ||
| 负载电阻 | R=(U-12.5)/0.02-RD | ||
| 测量介质 | 与316L兼容的腐蚀性介质316L | ||
| 膜片材料 | 99.9%AL2O3(陶瓷电容) | ||
| 96%AL2O3(陶瓷压阻) | |||
| 壳体材料 | 304SS；316L；TC4；PTFE；PVDF | ||
| 电器接口 | DIN43650A或自定义 | ||
| 过程接口 | M20X1.5或自定义 | ||
| 防护等级 | IP65; IP66; IP67; IP68 | ||
| 防爆等级 | Ex ia II CT6 可选 | ||

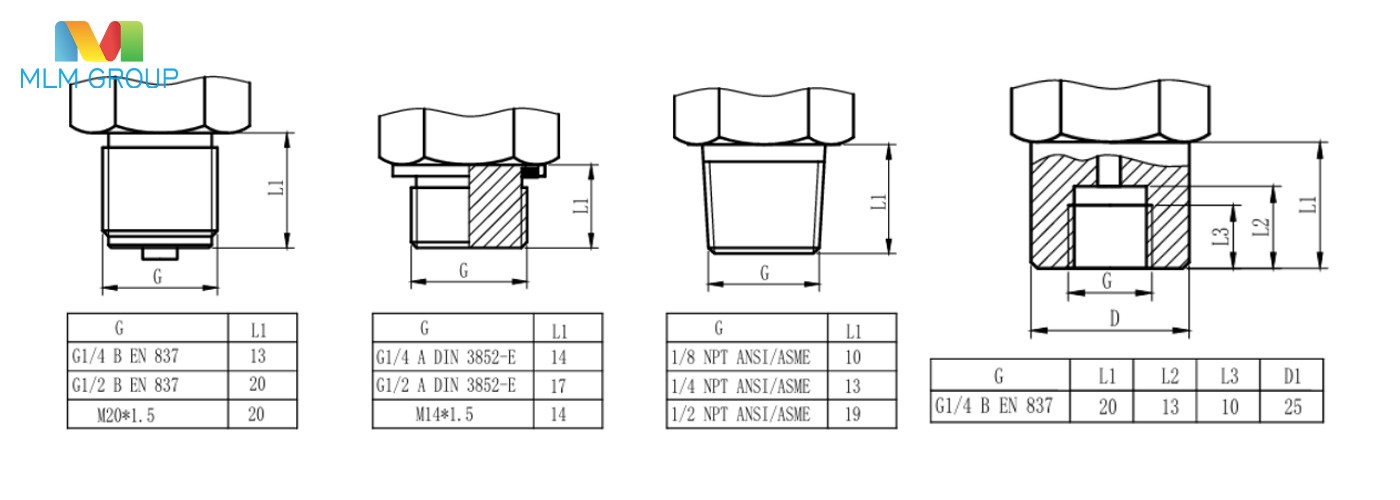

过程接口

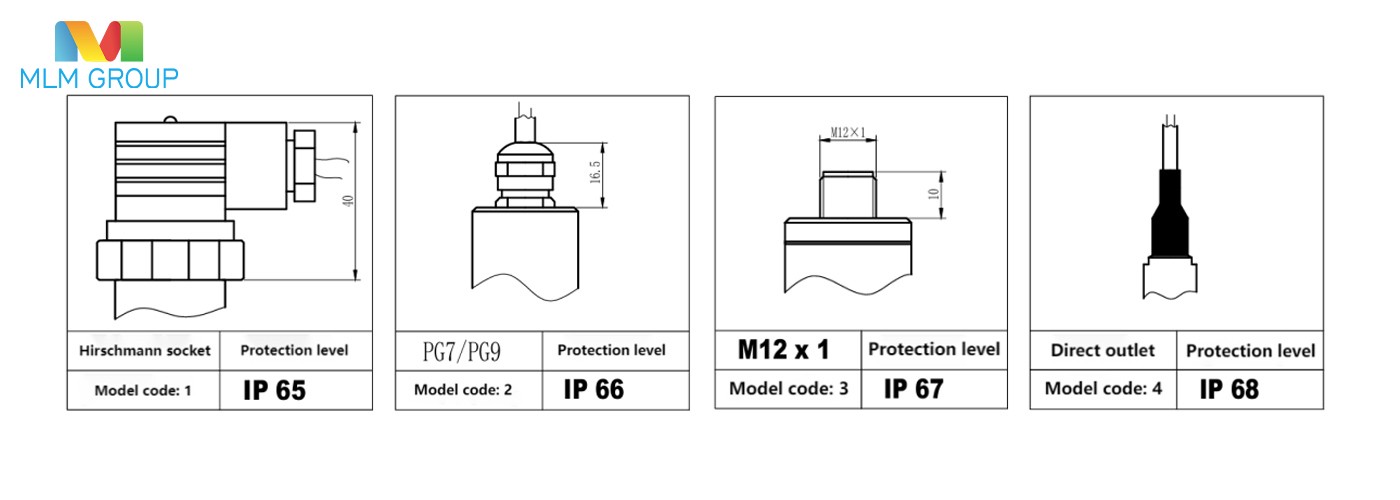

电气接口
选型指南
| PM09- | 防腐压力变送器 | |||||||
| 代号 | 左位代表产品类型 | |||||||
| 右位代表电器接口 | ||||||||
| 1 | 陶瓷压阻传感器 | |||||||
| 11 | 陶瓷电容传感器 | |||||||
| 21 | 防腐接头不锈钢外壳 | |||||||
| 代号 | 输出信号 | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:特殊定制 | |||||||
| 代号 | 供电范围 | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| 代号 | 外壳材质 | |||||||
| 30 | 304SS; 31:316L; 32:TC4; | |||||||
| … | 33:PTFE; 34:PVDF; 35:C276 | |||||||
| 代号 | 螺纹规格 | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| 电缆长度 | 电缆材质 | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| 量程 | 单位 | |||||||
| PM09- | 1 | S1 | U1 | 30 | C1 | X001PU | -[0…1] | MPa |
