产品特点
◆高精度、高稳定性
◆耐磨损、耐腐蚀性
◆耐高过载特性
◆工作温度范围宽

产品应用
◆石油、石化
◆航空、航天
◆气压液压监测
◆工业过程控制

产品描述
该压力变送器采用我公司自主研发生产的金属基压敏芯片封装。接触液体的部件由17-4PH不锈钢制成。它可以提供各种电气和压力连接以及电气输出。制造过程采用最先进的自动化设备，以确保传感器质量和性能的一致性。在0.5MPa至250MPa的压力范围内，它可以提供0.2%FS、0.5%FS和1%FS的综合精度。它具有长期抗疲劳、温度范围宽、耐冲击、可靠性高等优点。即使在最恶劣的条件下，它也能进行精确的测量，适用于各种气体和液体的压力测量。

技术参数

量程0…10…250MPa
供电10…30VDC；5VDC
过载150%FS;
输出4…20mA;0.5…4.5VDC
精度0.25%FS;0.5%FS, 1.0%FS
补偿温度-20…80℃
工作温度-40…150℃
存储温度-40…125℃
温漂≤0.05% FS/℃
长期稳定性±0.2%FS/Year
响应时间≤1mS
测量介质PH17-4兼容的气体或液体
外壳材质304SS
膜片材质PH17-4
绝缘电阻≥500MΩ@100VDC
电器连接1703780-1或自定义
过程接口M18*1.5或自定义

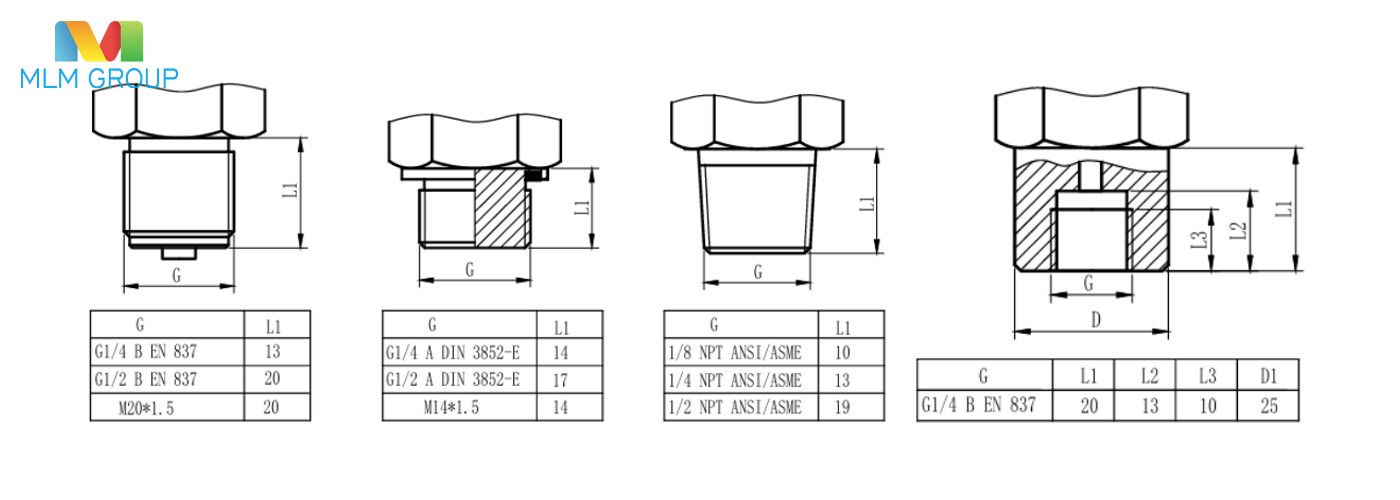

过程接口

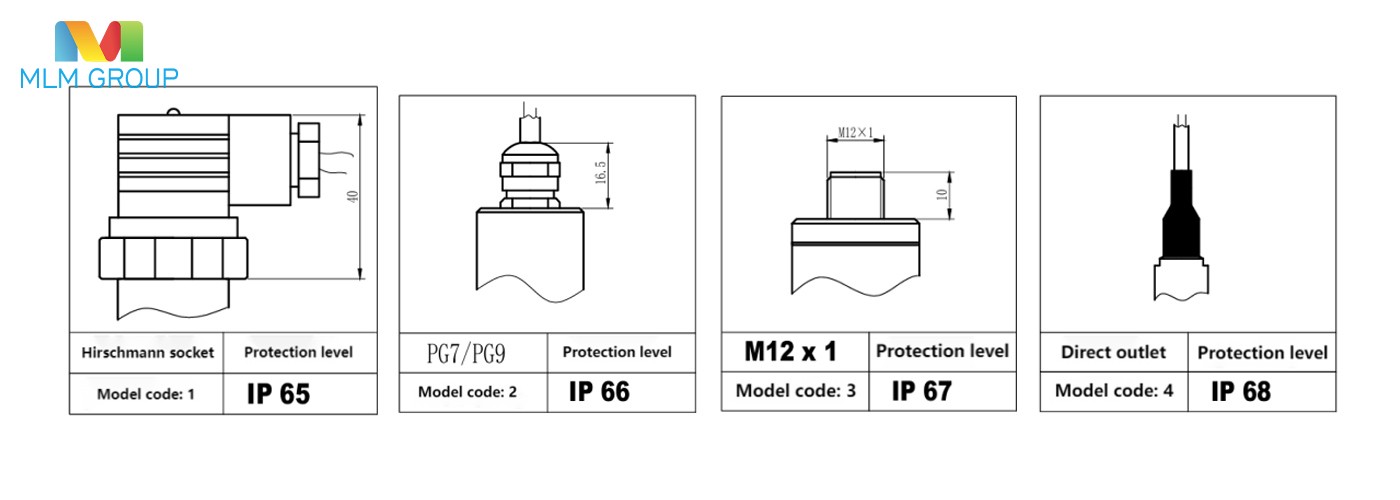

电气接口


选型指南

PM11-溅射薄膜压力变送器
代号左位代表产品类型;
右位代表电器接口
1赫斯曼插座
2PG7格兰头
…03:M12插座;04:液位出线;05:派克插座;
06:小赫斯曼;0T:特殊定制
代号输出信号
S14…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
…S4:0…10VDC; S5:IIC; S6:RS485; ST:特殊定制
代号供电范围
U18…30VDC
…U2:3.1…8VDC; U3:3.3VDC
代号外壳材质
30304SS; 31:316L; 32:TC4;
…33://; 34://; 35:C276
代号螺纹规格
C1M20*1.5
C2G1/2
…C3:G1/4；C4:1/2NPT……Cn
C8
G1/8
电缆长度电缆材质
XxxxPU;  PE;  PV;  PTFE
量程单位
PM11-1S1U130C1X001PU-[0…1]MPa
