型号选择注意事项

　　● 压力变送器的出厂精度为0.05%，标配HART通信协议；

　　● 对于氧气应用，应选择SK选项，隔离液应填充氟油。工作温度不应超过60℃，工作压力不应超过5MPa；

　　● 选择防爆选项时，标配304盲塞，防爆金属电缆接头需另行选配；

　　● 标准耐压等级为PN160；

　　● 对于小于15kPa的压力测量，建议选择差压变送器；

　　● 测量范围是指测量传感器的上下限范围，工程量程不应超过此范围；

　　● 如果需要连接远程隔离组件，应按照常规选项选择过程接口、隔膜材料和填充液。

　　● 当填充氟油时，环境温度范围为-10℃至60℃。

　　● 配备远程隔离组件的绝对压力变送器应选用真空密封设计。

　　结构及工作原理

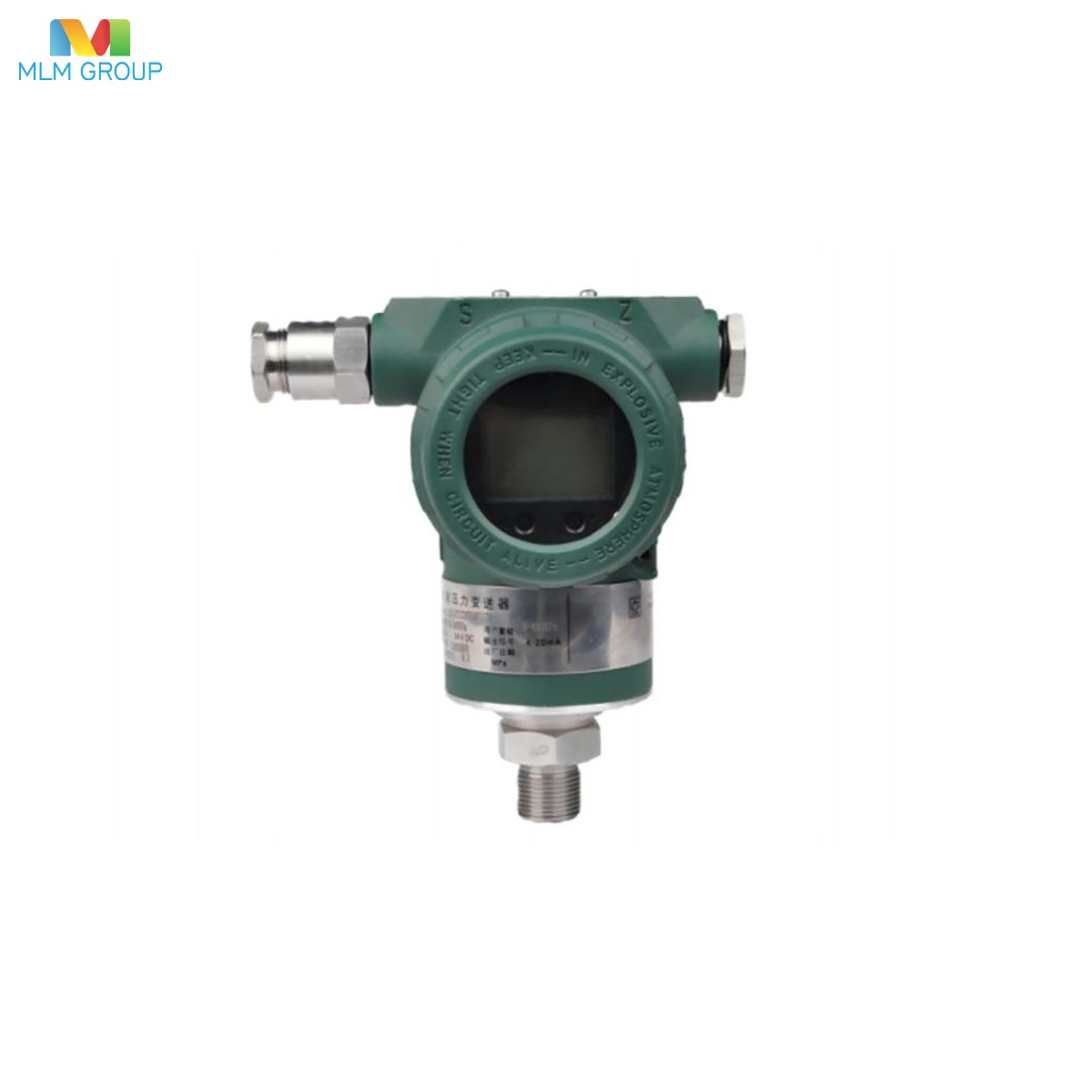

　　PM5600GP/AP型表压/绝对压力变送器主要由定制传感器组件和中央处理电路模块组成：

　　定制传感器组件主要包括耐腐蚀柔性隔离膜片、传感器膜片腔、填充液、高精度压力传感器、高分辨率温度传感器、传感器放大电路以及用于定制信息处理、补偿和存储的电路。

　　中央处理电路模块主要包括中央处理电路、抗电磁干扰组件、防雷组件、输入限压电路和输出电路。

　　外部介质的压力通过柔性隔离膜片和填充液（硅油）传递到压力传感器的单晶硅芯片。压力传感器的另一端连接到大气（用于表压测量）或真空（用于绝对压力测量）。在压力作用下，单晶硅芯片的桥路失去平衡，电阻发生变化，并输出差分电压信号。该电压信号与检测到的压力成正比。经过传感器放大电路、个性化信息处理、温度补偿和个性化存储后，

　　该信号以SPI数字信号的形式输出到中央处理电路模块。

　　模块经过处理和调整后，

　　向DCS系统输出标准模拟信号和数字信号。这样，无需重新校准即可任意更换个性化传感器组件和中央处理电路模块。
