型号选择注意事项

　　● 当过程连接为 1/2″-14NPT 内螺纹时，工厂将配备 316 材质的椭圆形法兰。

　　● 当使用量程为 6kPa 和 1kPa 的差压传感器进行压力测量时，被测压力连接在 H 侧，L 侧配备不锈钢消音塞，以防止环境气压瞬时变化对测量结果的影响。

　　● 差压变送器的出厂精度为 0.05%，并标配 HART 通信协议。

　　● 对于氧气应用，应选择 SK 选项，隔离液应填充氟油。工作温度不应超过 60℃，工作压力不应超过 5MPa。

　　● 当选择防爆选项时，标配 304 盲塞，防爆金属电缆接头需另行选配。

　　● 标准耐压等级为PN160。

　　● 当填充氟油时，环境温度范围为-10℃至60℃。

　　● 标准密封圈为Viton材质。对于涉及氨、液氨和有机溶剂的应用，应选择OM选项，该选项采用全PTFE涂层硅橡胶密封圈（接触介质：FEP）。

　　结构和工作原理

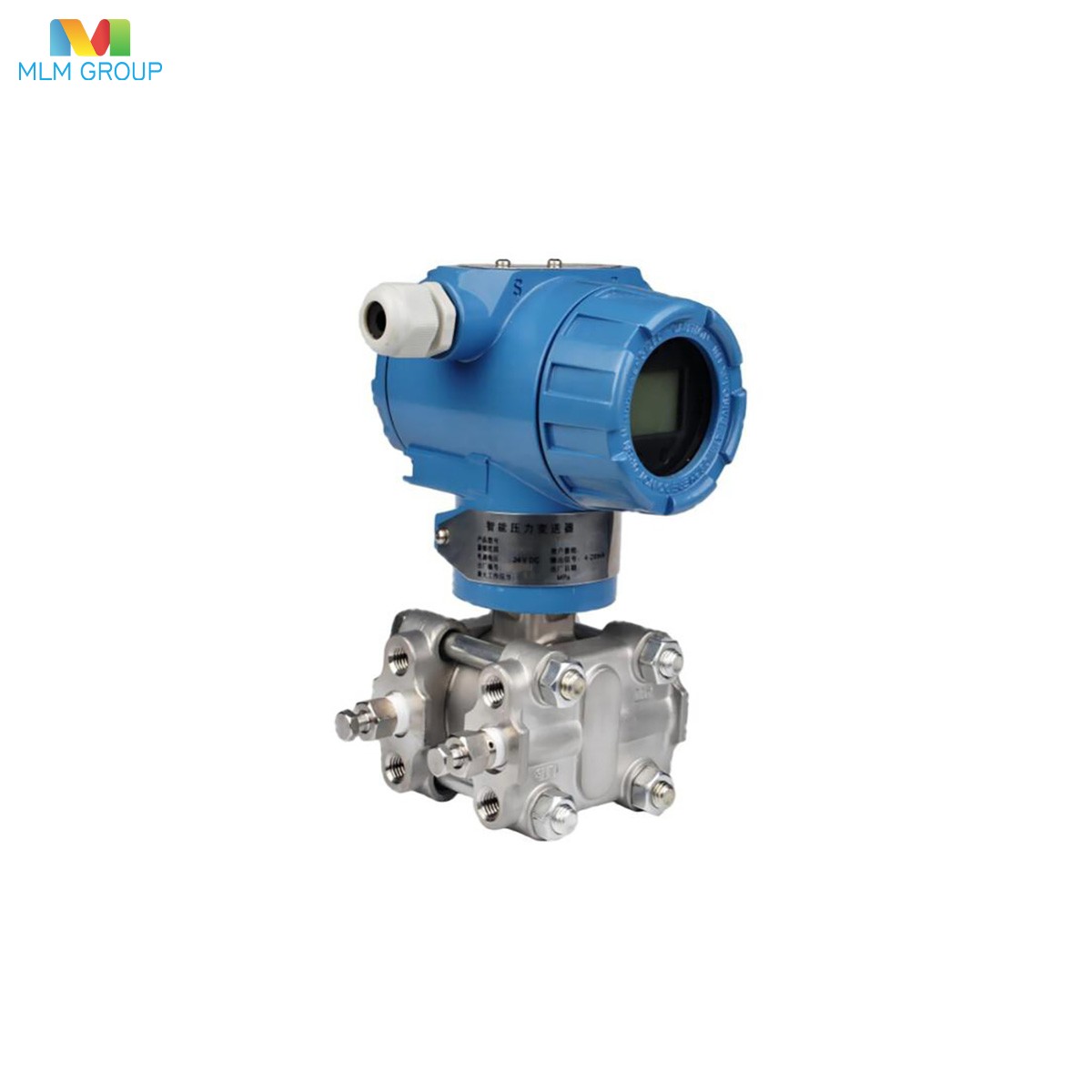

　　PM5600DP型差压变送器主要由定制传感器组件和中央处理电路模块组成：

　　定制传感器组件主要包括耐腐蚀柔性隔离膜片、传感器膜片腔、集成式耐高压过载中央膜片充液装置、高精度差压传感器、高分辨率温度传感器、传感器放大电路以及用于定制信息处理、补偿和存储的电路。

　　中央处理电路模块主要包括中央处理电路、抗电磁干扰组件、防雷组件、输入限压电路和输出电路。

　　差压传感器的正压端连接至高压（H）腔。传感器隔膜腔的负压端与传感器隔膜腔的低压(L)腔相连。中间采用耐高压过载的中心隔膜进行隔离和保护。温度传感器作为温度测量和传感器隔膜腔补偿的参考。外部介质的差压通过两侧的柔性隔离隔膜和填充液（硅油）传递到差压传感器的单晶硅芯片，导致单晶硅芯片的桥路失衡。因此，其电阻发生变化，输出与检测到的压力成正比的差压信号。该信号经过传感器放大电路、个性化信息处理、温度补偿和个性化存储后，以SPI数字信号的形式输出到中央处理电路模块。

　　经过处理和调整后，该模块向DCS系统输出标准模拟信号和数字信号。这种设计使得无需重新校准即可任意更换个性化传感器组件和中央处理电路模块。

　　通过采用耐高压过载的中心隔膜，当工艺流程发生突变（例如压力冲击、冻胀和压力升高）或三阀组操作不当时，如果传感器隔膜腔高压室（H）或低压室（L）内的压力超过传感器的额定压力范围，则高压过载中心隔膜会发生变形，使其紧贴传感器隔膜腔的充液压力传递通道端口。

　　这可以迅速切断充液的压力传递，确保传感器的单晶硅芯片不被击穿损坏。它起到隔离高压冲击、保护差压传感器免受损坏的作用，使传感器的单向过压最低可达16MPa以上，从而提高传感器的超高过压性能、可靠性和长期稳定性。
